一、资料下载

WH-LTE-7S0 说明书官网下载链接：https://www.usr.cn/Download/1350.html

WH-LTE-7S0 有人云链接操作指南下载链接：https://www.usr.cn/Download/1353.html

WH-LTE-7S0 硬件设计手册官网下载连接：https://www.usr.cn/Download/1351.html

WH-LTE-7S0 AT指令集官网下载链接：https://www.usr.cn/Download/1352.html

WH-LTE-7S0 设置软件官网下载链接：https://www.usr.cn/Download/1355.html

二、硬件连接

1、所需物品

WH-LTE-7S0 产品 1台

12V电源适配器 1个

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

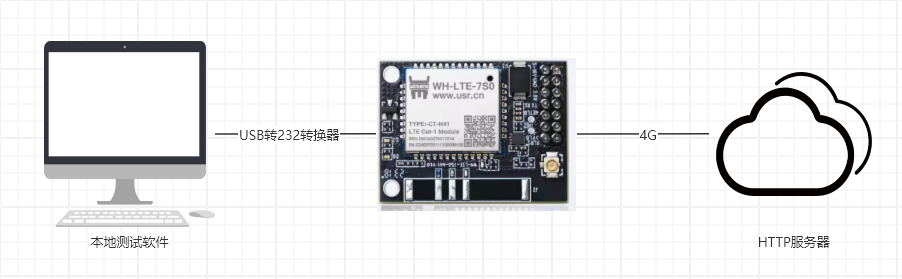

WH-LTE-7S0的底板232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。本例使用有人测试服务器，测试服务器发什么数据回复什么数据

电脑打开设置软件。

附图：

三、产品参数设置

1、WH-LTE-7S0 HTTP GET模式参数设置

打开电脑控制面板---硬件和声音---设备管理器---COM和LPT，确认下USB转换器的COM口，图示COM11。

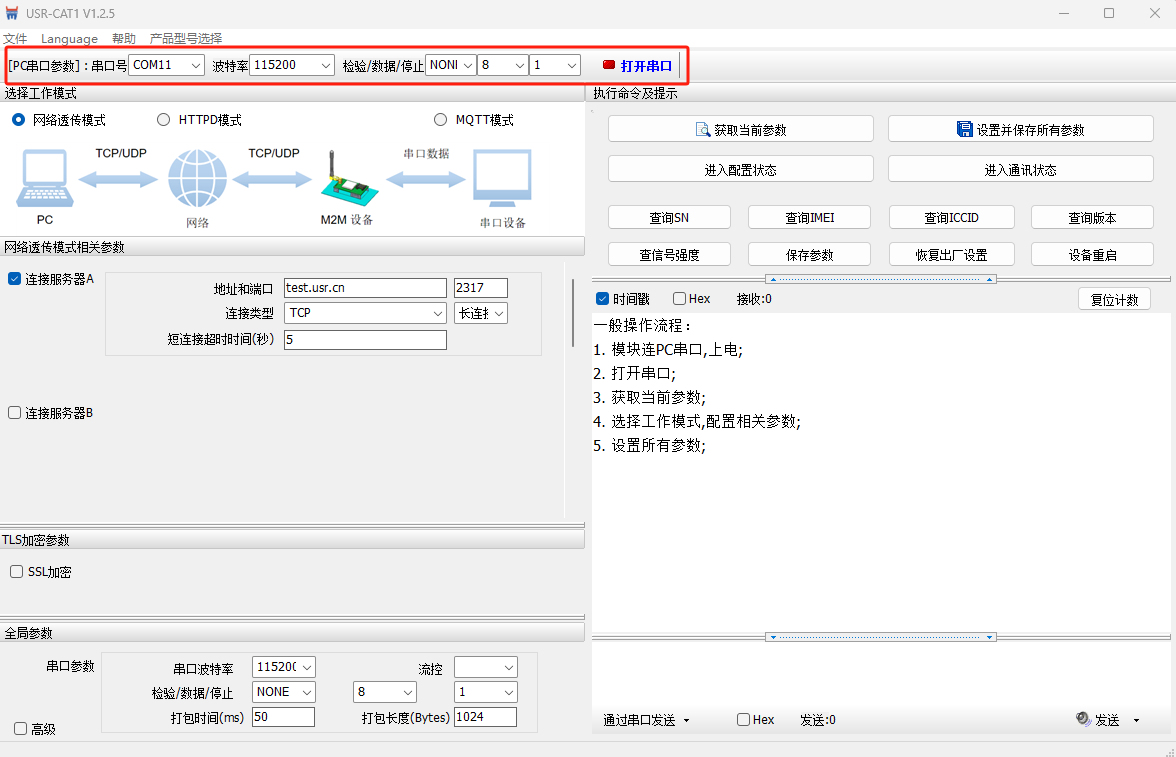

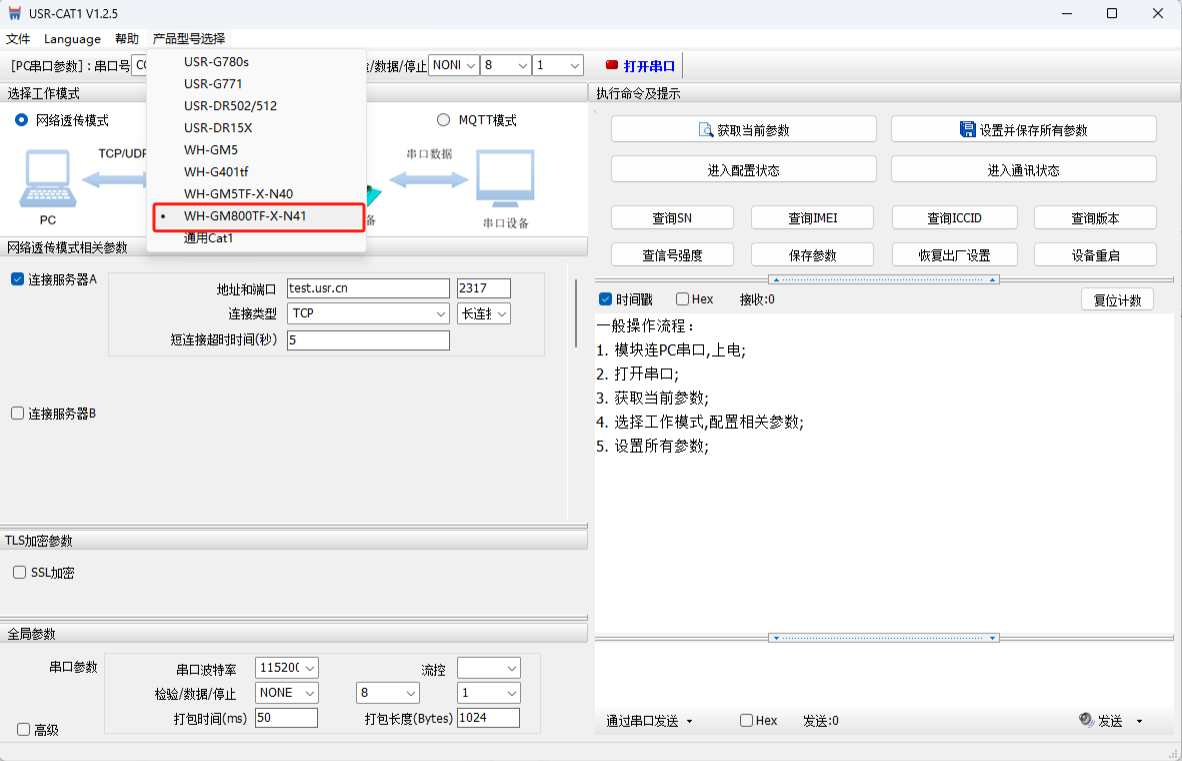

打开WH-LTE-7S0上位机软件，型号选择WH-GM800TF-X-N41（同7S0 参数类似） ，COM11，串口参数选择115200 NONE 8 1,打开串口。

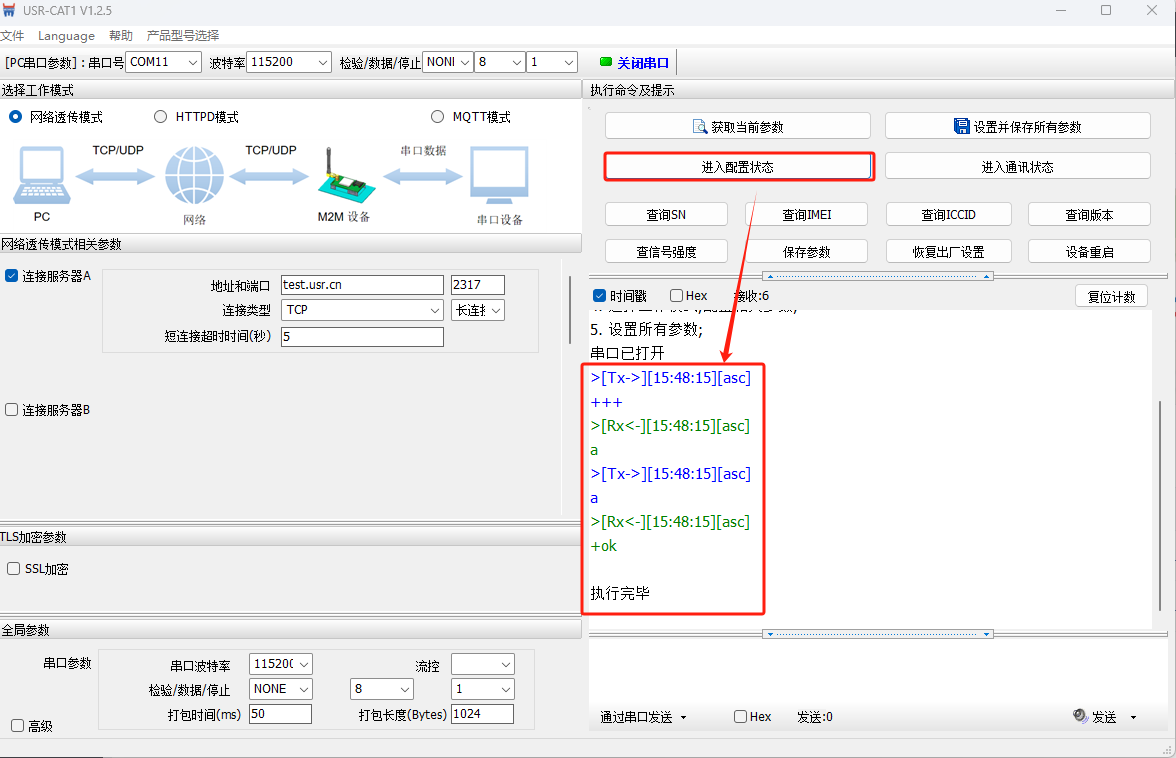

点击进入配置状态

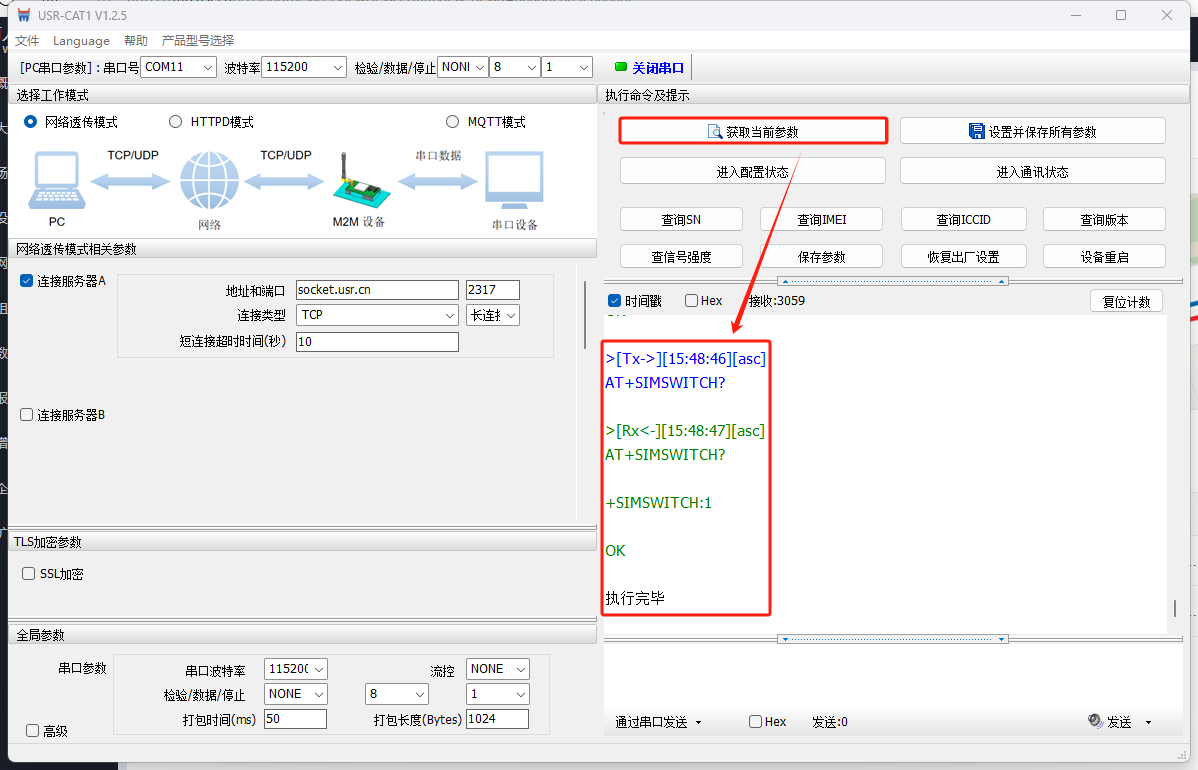

获取当前参数

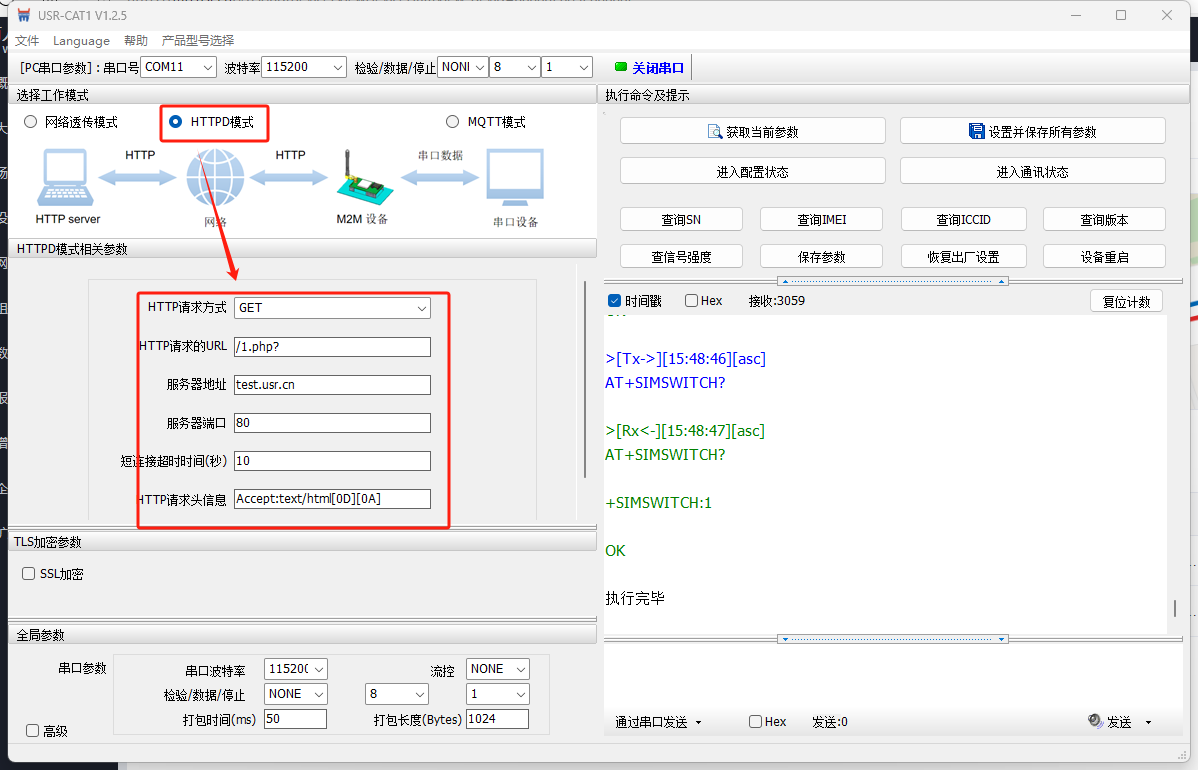

选择HTTPD模式：请求方式选择GET,URL：/1php?,服务器地址：test.usr.cn,服务器端口80

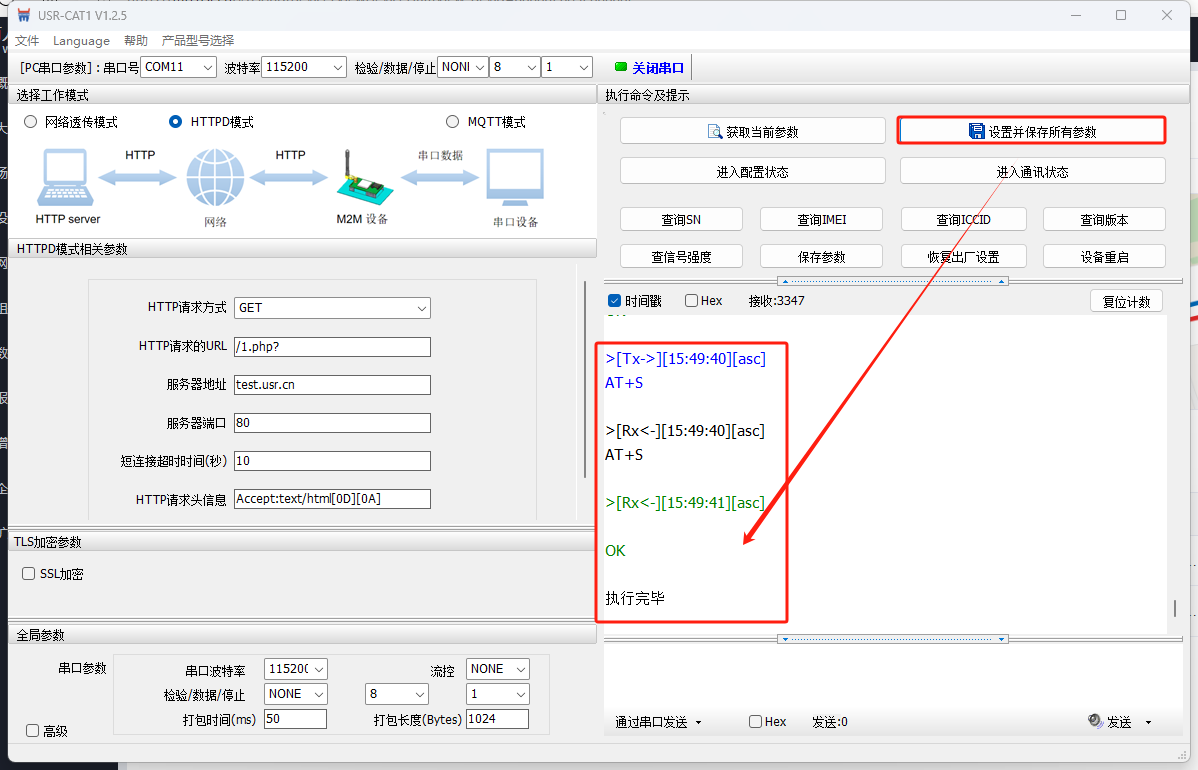

设置并保存所有参数

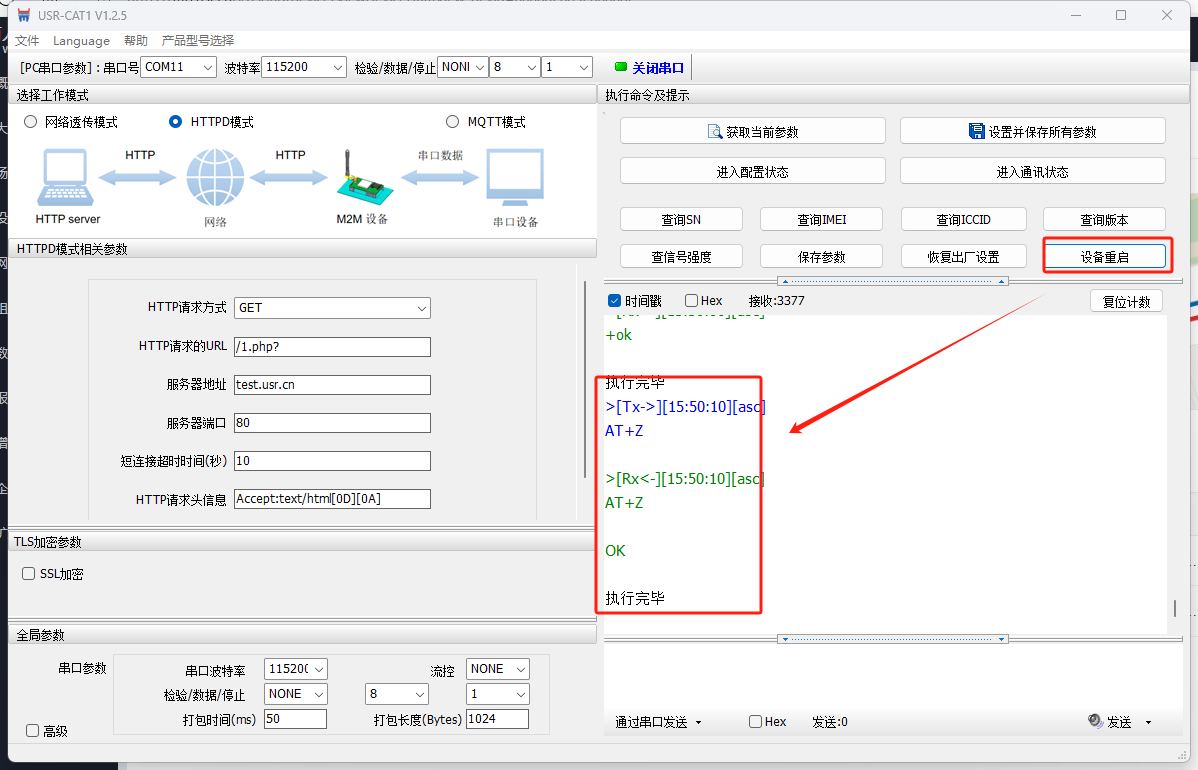

设备重启

四、功能或数据调试

1、功能调试

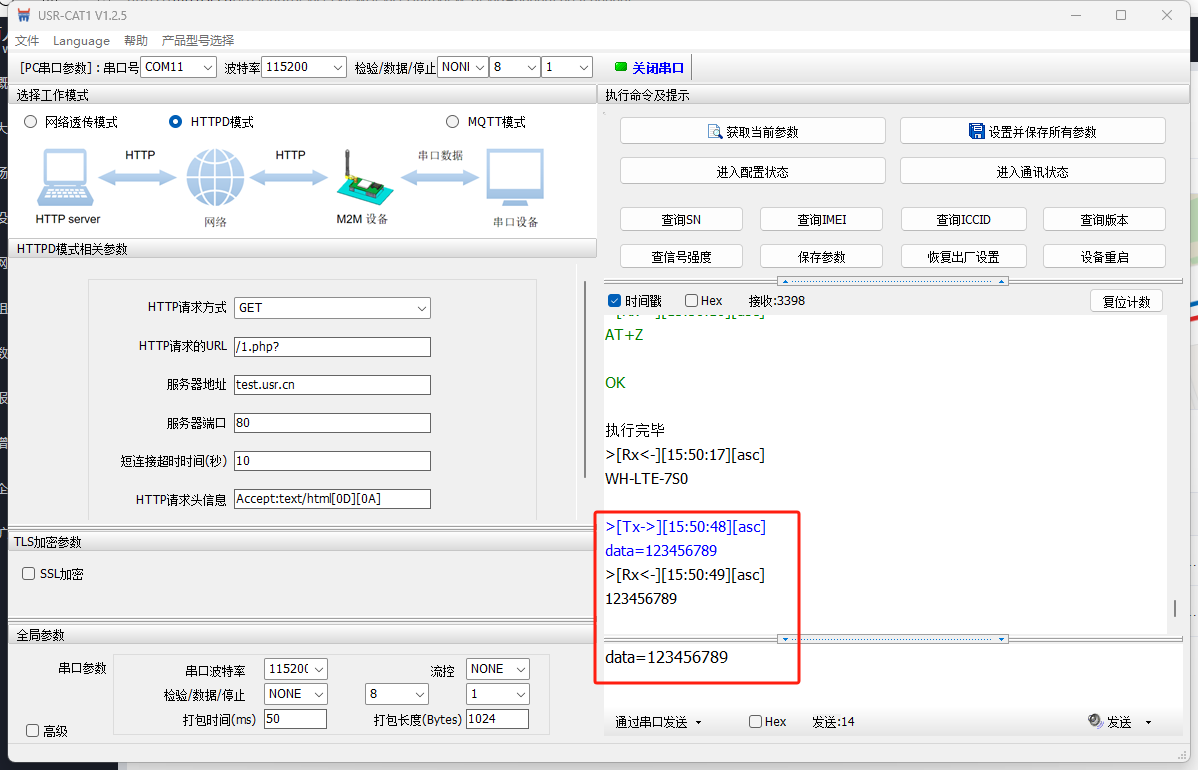

给测试服务器发送数据：data=123456789,测试服务器收到数据并回复相同数据。

2、调试截图

编写人：尹丛欣 编写日期：2024-03-11

审核人：尹丛欣 审核日期：2024-03-15

订正版本：V1.0 订正内容：初稿
